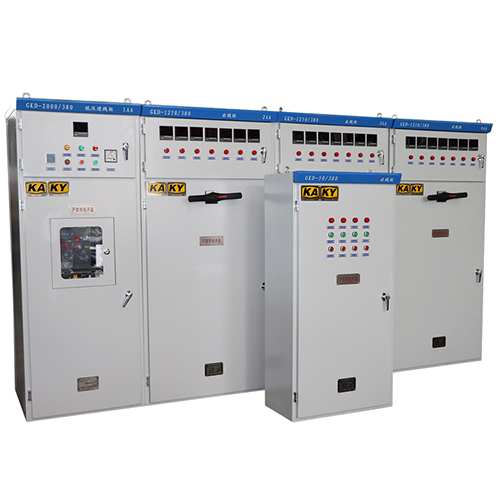

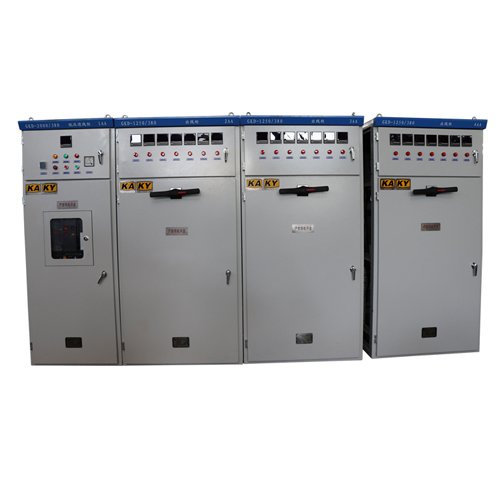

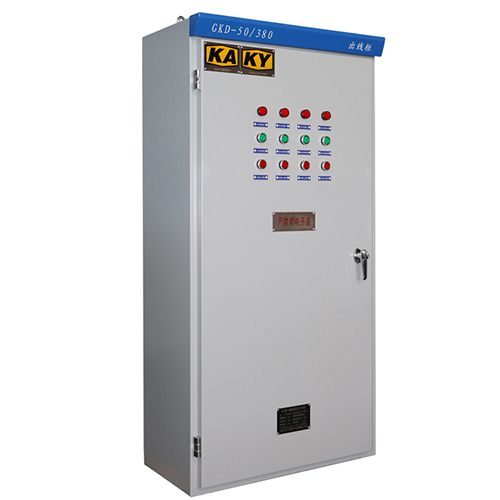

GKD礦用一般型低壓開關柜
產品分類
聯系我們
For More Information Call
0577-61589696 13736763435
一、?用途與適用范圍
GKD型礦用一般型低壓開關柜（以下簡稱開關柜）符合國家標準GB/T12173-2008《礦用一般型電器設備》、GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.3-2010《爆炸性環境 ?第3部分：由增安型“e”保護的設備》
二、?基本參數
2.1型號含義：
2.2基本參數
額定電壓：380V、660V；
額定電流：3200A、2500A、2000A、1600A、1250A、800A、630A、500A、315A、200A、150A、100A,50A；
型式：KY、KA；
防護等級：IP43；
主要保護功能：
1)?短路保護；
2)?過載保護；
3)?漏電保護；
4)?過欠壓保護；
5)?欠電壓脫扣功能。
三、?原理及結構概述
開關柜外殼采用2mm厚冷軋鋼板制成，能承受國家標準和本產品技術條件規定的沖擊強度和強度試驗。顏色為RAL7035。電纜線采用電纜溝進線，安裝完成后用防爆膠泥密封，開關柜為固定式。安裝時不用的進線口有防爆膠泥堵死。
四、?使用注意事項：
1．開關柜在下列條件下應能正常工作：
a)?海拔高度：1000m；
b)?環境溫度：-20℃～40℃；
c)?相對濕度：95%；
d)?在無破壞絕緣的氣體或蒸汽環境中；
2．安裝前應檢查名牌，規格參數，防爆型式是否符合要求。
3．使用維護中嚴禁帶電開蓋。
4．電纜線采用電纜溝進線，安裝完成后用防爆膠泥密封，開關柜為固定式
5．開關柜設有內外接地端子，安裝時須可靠接地“〨”。
6．接線時多股線須壓接適宜的接線端頭，安全地壓緊在接線端子上，不得有散亂在外面的線頭，以免形成放電。
五、?安裝與維護
1．安裝前檢查斷路器的規格是否符合要求。
2．.安裝前先用500V兆歐表檢查斷路器絕緣電阻，在周圍介質溫度20±5℃和相對溫度50%-70%時應不小于10MΩ。否則應烘干，待絕緣電阻達到要求方可使用。
3．?dāng)嗦菲靼惭b時，其底座應居于水平位置，并用M10螺釘固定。
4．安裝時對斷路器進行可靠的保護接地，接地處有明顯的接地標記。
5．?dāng)嗦菲鞯纳线M線或下進線，均不改變其技術性能。
6．?dāng)嗦菲靼惭b完畢按有關接線圖接線后，在主電路通電前（抽屜式斷路器抽屜座上的指示在試驗裝置）應進行下列操作試驗。
a.檢查欠電壓，分勵脫扣器及釋能（合閘）電磁鐵、電動操作機構電壓是否相符（斷路器合閘前，欠電壓脫扣器必須通電）。
b.上下扳動面罩上的手柄，七次后面板顯示“貯能”，并聽到“卡嗒”一聲，即貯能結束，按動“1”按鈕或釋能（合閘）電磁鐵通電，斷路器可靠閉合（在控制器復位按鈕可靠復位情況下），扳動手柄能再次貯能。
c.電動機通電操作至面罩顯示“貯能”，并伴隨“卡嗒”一聲，貯能結束，電動機自動斷電，按動“1”按鈕或釋能（合閘）電磁鐵通電，斷路器可靠閉合。
d.斷路器閉合后，無論用欠電壓、分勵脫扣器或面罩上的“0”按鈕，智能控制器的、脫扣試驗均應使斷路器斷開。
7.智能控制器的應用
控制器調整
??????控制器長延時電流整定：按“清燈”鍵后，再按“設定”鍵，直到長延時狀態指示燈亮，顯示長延時出廠電流整定值，一般為In，電流整定范圍為（0.4-1.0）In，根據需要按“+”、“-”鍵，每按一次以＜2%間隔增減，直到最接近的需要的電流為止，接著按一次“貯存”鍵，貯存指示燈亮一次又熄滅，表示長延時電流整定值已貯存結束。
??????長延時時間整定：長延時電流整定結束后，再按一次“設定”鍵，長延時時間狀態指示燈亮，顯示長延時時間出廠整定值，按“+”鍵，每按一次時間增加一倍，如時間過長，可再按“-”鍵，每按一次，時間減少一倍，知道最接近需要的時間為止，接著按一次“貯存”鍵，貯存指示燈亮一次又熄滅，表示長延時時間整定結束。負載監控、短延時、瞬時、接地等保護動作值整定和動作時間，整定方法同上，只是對應不同狀態指示。接地時間整定在“OFF”位置，表示故障狀態，接地只報警不脫扣；瞬動整定在“OFF”位置，表示該保護取消，控制器在整定過程中，一旦有故障信號，則自動封鎖功能，進入故障處理狀態。
??????控制器各種保護參數，不得交叉設定。控制器保護優先級如下：長延時＜短延時＜瞬時。對用于重合閘的，ILc2設定值小于ILc1，控制器參數全部整定好后，再按一次“清燈”鍵，或斷電復位一次，使控制器處于運行狀態。
六、?故障與維修
序號 | 故障現象 | 產生原因 | 排除方法 |
1 | 斷路器不能合閘 | 欠壓脫扣器無電源電壓、未接通。 智能控制器動作后，控制器面板上部的紅色按鈕沒有復位。 操作機構未儲能。 抽屜式本體未處于“連接”或“試驗”位置。 “斷開位置鑰匙鎖”處于閉鎖狀態。 | 檢查線路，接通欠壓脫扣器電源。 按下復位按鈕。 手動或電動機使機構儲能。 用搖手柄將斷路器本體搖至“連接”或“試驗”位置。 用專用鑰匙打開鑰匙鎖。 |
2 | 斷路器不能電動儲能 | 電動操作機構電源未接通 電源容量不夠 | 檢查線路，接通電源 檢查操作電壓應大于85%Us |
3 | 閉合電磁鐵不能使斷路器合閘 | 無電源電壓 電源容量不夠 輔助觸頭常閉點不通 | 檢查線路，接通電源 檢查操作電壓應大于85%Us 檢查觸點狀態或調整輔助超程 |
4 | 分勵脫扣器不能使斷路器斷開 | 無電源電壓 電源容量不夠 輔助觸頭常閉點不通 | 檢查線路，接通電源 檢查操作電壓應大于70%Us 檢查觸點狀態或調整輔助超程 |
5 | 故障電流均超過長延時、短延時、瞬時整定值、只出現瞬時動作，無短延時、長延時動作 | 長延時、短延時、瞬時整定值設定值設定不合理，整定在同一電流值范圍 | 按Ir1＜Ir2＜Ir3的原則及考慮其動作范圍，重新設定 |
6 | 斷路器頻繁跳閘 | 現場過負荷運行引起過載保護跳閘，由于過載熱記憶功能未能及時斷電清除，又重新合閘。 | 控制器斷電一次，或30min后再合閘斷路器。 |
7 | 抽屜式斷路器搖手柄不能插入斷路器 | 抽屜式導軌或斷路器本體 沒有完全推進去 | 把導軌或斷路器本體推到底 |
8 | 抽屜式斷路器本體在斷開位置時不能抽出斷路器 | 搖手柄未拔出 斷路器沒有完全到達“分離”位置 | 拔出搖手柄 斷路器完全搖到“分離”位置 |
七、?訂貨須知
訂貨須注明產品型號規格、電壓、電流、結構形式、訂購數量、訂貨單位、詳細地址、
聯系人、電話。
八、?貯存及運輸
1．?開關柜應貯存在干燥、通風系統良好的倉庫中
2．?在運輸時防止雨水的侵襲和強烈的振動。
