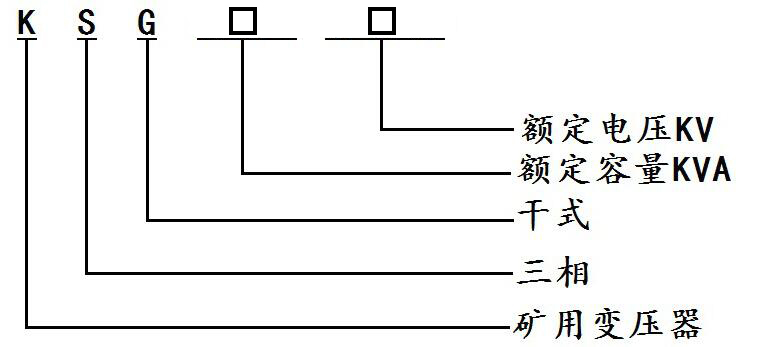

型號及其含義

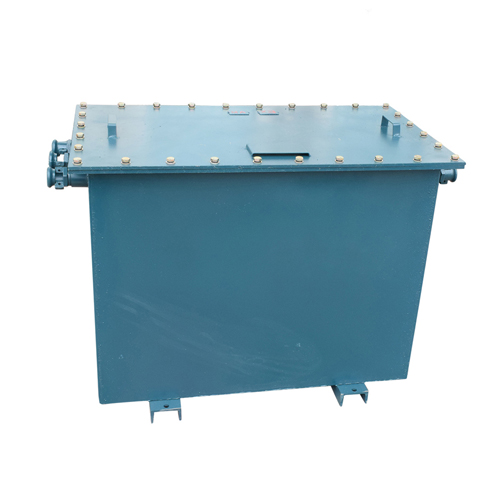

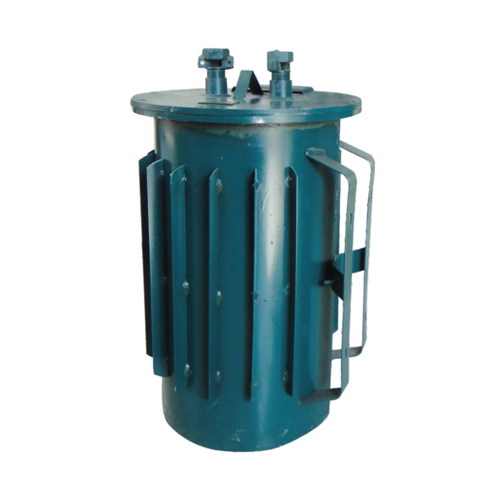

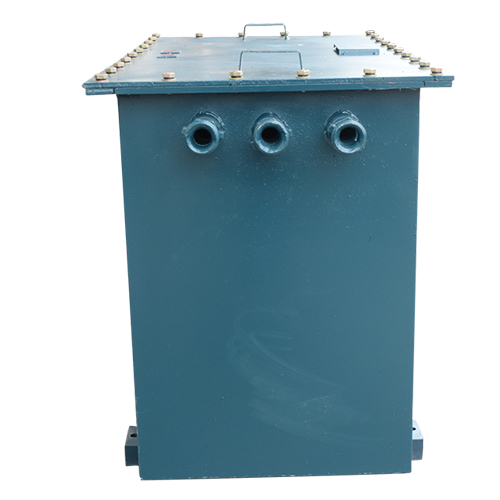

KSG礦用防爆變壓器主要參數
產品品牌：溫州同邁
產品型號：KSG-2.5/ 4/ 5/ 68/ 10/ 15/ 20/ 25/ 30/ 40/ 50/ 60/ 80 /100KVA
容? ? ? ?量：2500~100KVA/
輸入電壓：1140V、660V、380V、220V
輸出電壓 ：660V、380V、220V、133V、127V、36V、24V
頻? ? ? ?率 ：50Hz/60Hz
效? ? ? ?率 ：≥90%
絕緣等級 ：F級、H級、HC級可供選擇（常規H級）耐溫180°
波形失真 ：無附加波形
絕緣電阻： ≥50MΩ
溫? ? ? 升 ：60K
電氣強度 ：工頻正弦電壓3000V歷時1分鐘無擊穿及閃絡現象
過載能力 ：二倍的額定電流，維持1分鐘
環境溫度 ：－20℃~＋50℃
濕? ? ? ?度 ：≤95%RH不結露
冷卻方式： 干式自冷/風冷
是否定制： 可按用戶需要定做

結構
1.箱殼系由鋼板焊接制成,箱殼可經受8個大氣壓力的波壓試驗,箱蓋與箱沿之間接觸面符合防滴水、撞擊要求。
2.箱蓋由鋼板制成,箱殼上有兩個電纜岀線套,岀線套風面放置橡膠墊圈,電纜穿過橡膠墊圈,旋緊岀線套后,可借橡膠墊圈壓緊電纜以確保密封,所選的電纜外徑必須與橡膠墊圈配合緊密,務必使電纜能被壓緊完全密封,以保證隔離性能。
3.高壓線圈可接成星形接法或三角形接法。改造時,需將變壓器與電源切斷,打開箱蓋,在器身接線板上進行,高壓接線板聯。
4.在箱殼內有接地用的螺栓,箱殼拖架上也焊有接地螺栓,均應妥為接地。
5.箱殼外面焊有拖架,供在水平位置使用拖動,在運輸或儲藏進可直立存放,以節省地位。
6.具有晶料取向低耗冷軋硅鋼片的鐵心及采用B級絕緣多層圓簡式線圈結構,空氣自冷式礦井內裝置。

使用環境
1. 周圍溫度為-5C~+40℃
2. 海拔高度不超過2000米;
3. 相對濕度：≤90%(溫度為+25C時)
4. 電源電壓波形為正弦波或近似于正弦波;
5. 無嚴重的振動和顛簸;
6. 多相電源電壓應近似對稱
