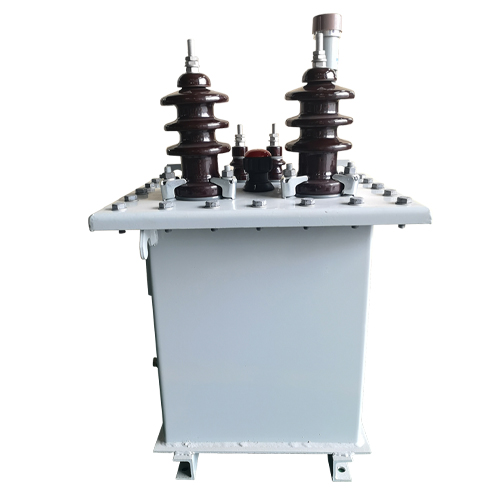

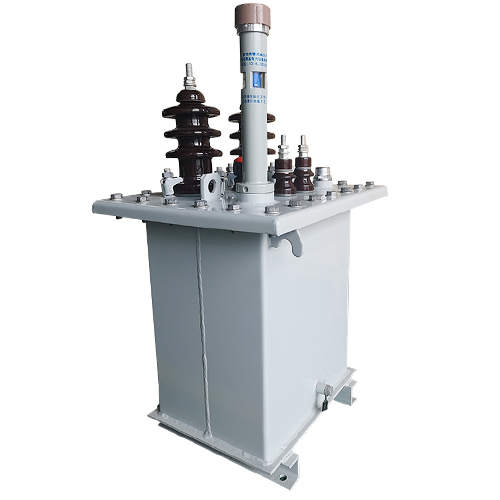

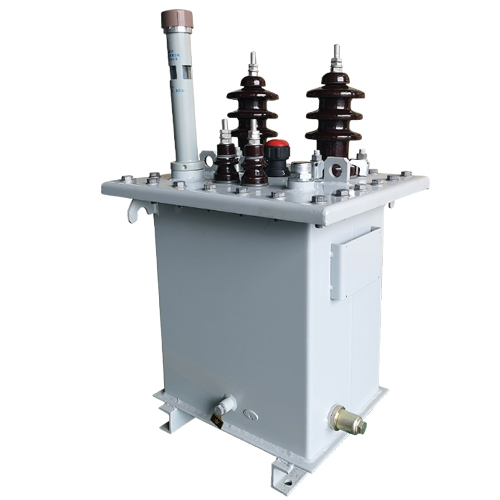

單相高壓油浸式變壓器
產品分類
? ? ? 單相10KV油浸式高壓變壓器鐵芯為單框雙芯柱疊制結構，具有外層點焊不綁扎，選用優質冷軋硅鋼片，經高性能組縱剪線剪切，有效地控制了硅鋼片的毛刺在0.02mm以內；變壓器高低壓繞組采用優質無氧銅線運用先進的工藝繞制。由于選用了新材料、新工藝及先進的生產設備，從而使變壓器的空、負載損耗顯著降低，性能和結構更加可靠等優點，比較適合供電范圍較分散的區域，特別適合于農村電網改造，將高壓15KV、13.2K
產品特點
(1) 噪聲低于傳統產品5-10db，空載勵磁電流下降50%以上。
(2) 變壓器采用優質矽鋼片、耐高溫漆包線繞制等新結構，使產品具有結構新穎、空載電流小、抗短路能力強、損耗低、運行可靠性高的特點。
(3) 產品外表采用抗紫外線油漆，耐腐蝕性好，結構緊湊。
10KV單相油浸式變壓器結構
10kV單相雙繞組變壓器分為左半邊繞組和右半邊繞組兩個部分，將左半邊繞組視為繞組1，右半邊繞組視為繞組2，每邊繞組均由高壓繞組和低壓繞組構成左半邊繞組（繞組1）與右半邊繞組（繞組2）的結構以及參數均相同，10kV單相雙繞組變壓器的高、低壓繞組的串并聯關系。
技術參數：
產品品牌：同邁
額定容量：5~100KVA
高壓額定電壓：10000V（可定做）
高壓額定電流：1A（容量10KVA）
低壓額定電壓：230V(可定做其他電壓如400V/380V)
低壓額定電流：43.5A（容量10KVA）
額定頻率：50/60Hz
相數：單相
聯接組別：II0
阻抗電壓：3.5%（允許偏差）
冷卻方式：ON/AN
空載電流：3.5%
空載損耗：0.055KW
負載損耗：0.26KW
噪音水平：＜58db
絕緣等級：A
外施耐壓：高壓35KV，低壓5KV
雷電沖擊：75KV
溫升：線圈≤65，油面≤55，結構件≤80
