一、基本結構與組成

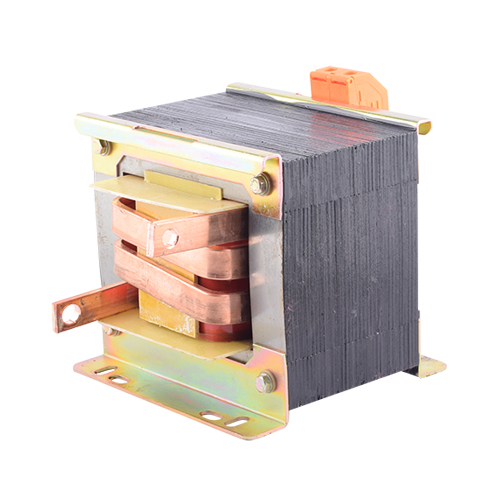

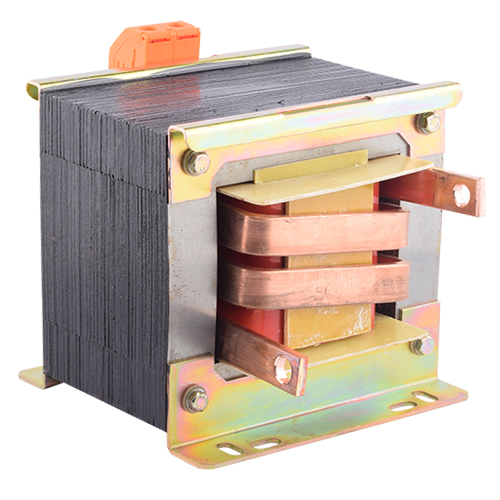

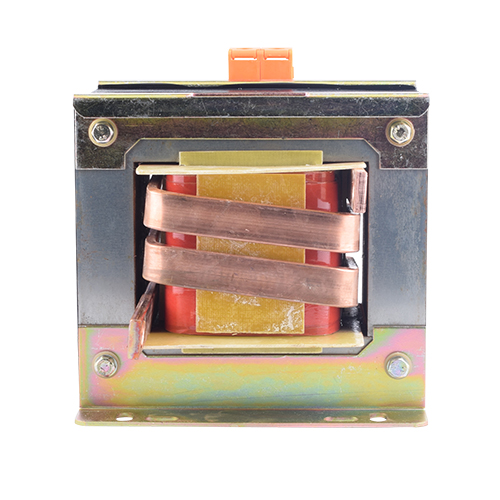

點焊機變壓器主要由磁芯（鐵芯）和電線圈（繞組）兩部分組成，初級電線圈通常匝數較多，而次級電線圈匝數較少。根據電磁感應定律，當磁通量變化時，在次級電線圈中感應出的電動勢與匝數成正比。因此，通過調節初級電線圈和次級電線圈的匝數比，可以實現電壓的降低和電流的增大，從而得到適合焊接的低電壓、大電流。

在焊接過程中，電能通過變壓器從電網傳輸到焊接電極上。變壓器起到了中間轉換的作用，將高電壓、低電流的交流電轉換為低電壓、大電流的直流電（或交流電，具體取決于整流器的配置），以滿足焊接的需要

二、特點與優勢

1. 干式結構：干式點焊機變壓器采用干式結構，無需使用絕緣油進行冷卻和絕緣，因此具有更好的環境適應性和安全性。同時，干式結構也便于維護和保養。

2. 高效能：通過優化設計和精細制造，干式點焊機變壓器能夠實現較高的轉換效率和較低的能耗，從而提高焊接質量和生產效率。

3. 穩定性好：干式點焊機變壓器采用高品質的硅鋼片和電線材料，具有良好的導磁性能和電氣性能，能夠確保變壓器在長時間運行中保持穩定性和可靠性。

三、適用范圍

點焊機變壓器廣泛應用于多個行業和領域：

1.金屬加工：在鋼鐵、鋁、銅等金屬材料的加工過程中，點焊機變壓器用于實現精確的焊接操作，確保焊接質量。

2.汽車制造：在汽車自動化生產線上，點焊機變壓器被用于車身、底盤、發動機等部件的焊接，提高生產效率和焊接強度。

3.電子電器：在電子產品的制造過程中，點焊機變壓器用于焊接電路板、電子元器件等，確保產品的電氣性能和可靠性。

4.航空航天：在航空航天領域，點焊機變壓器用于精密部件的焊接，滿足高要求的焊接質量和安全性能。

技術參數
相數：單相
容量： 500VA~2000KVA
輸入電壓： 單相220V/380V（可按需定做）
輸出電壓： 1.5V 3V 4V 5V 7V 8V 9V 12V 15V 18V 24V 36V（可定制）
頻率： 50/60Hz，
效率： ≥95%
絕緣等級： F級、H級、HC級可供選擇（常規H級）耐溫180°
工作效率： 95%
波形失真： 無附加波形失真
絕緣電阻： ≥50MΩ
溫升： 60K
電氣強度： 工頻正弦電壓3500V歷時1分鐘無擊穿及閃絡現
環境溫度： －20℃~＋50℃
濕度： ≤95%RH不結露
海拔高度： ＜1000米
相對濕度： ＜90%
冷卻方式： 干式自冷/風冷/水冷
工作場所： 無腐蝕性氣體及導電粉塵
注意：安裝場所無嚴重影響變壓器絕緣的氣體蒸氣、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性氣體及導電粉塵
