TSD5系列單相穩壓器的工作原理基于電壓監測和自動調節機制。當電網電壓不穩定或負載變化時，穩壓器內部的自動采樣控制電路會發出信號，并驅動相應的調節機構（如伺服電機），調整自耦調壓器碳刷的位置或改變線圈匝數比，從而使輸出電壓調整到額定值并達到穩定狀態。這種自動調節過程能夠確保輸出電壓的穩定性和可靠性。

一、技術參數

品 牌：同邁
輸入范圍：120V~260V；
輸出電壓：單相220V；
穩壓精度：±1～3%(可調)；
過壓保護：264V±4V
反應時間：1秒（輸入電壓變化10%時）；
功率因數：0.8；
頻 率：50Hz/60Hz；
溫 升：60K
抗電強度：工頻正弦電壓1500V歷時1分鐘無擊穿及閃絡現象
絕緣阻抗：>5MΩ；
適用溫度：-10℃~+40℃；
波形失真：無附加波形失真

二、型號規格及尺寸

三、操作流程
1、使用前先檢查電網電壓應在穩壓器允許的輸入范圍內，再確認穩壓器電源開關處于關閉狀態；
2、將穩壓器插頭插入電網插座（或接好輸入電源線）；
3、打開穩壓器開關，電源指示燈亮，輸出電壓表顯示220V，穩壓器正常供電；
4、然后再開啟要使用的電器開關；
5、當使用冰箱、空調、水泵等感性負載時，應選擇3倍以上容量的穩壓器；
6、穩壓器在通電運行時，切勿打開機箱隨意調節，以免發生觸電危險；
7、外界電壓的波動會使穩壓器電源自動調節，發生齒輪摩擦聲屬于正常現象；
8、穩壓器正常工作時，切勿用物品將穩壓器罩起而影響正常散熱。

四、注意事項

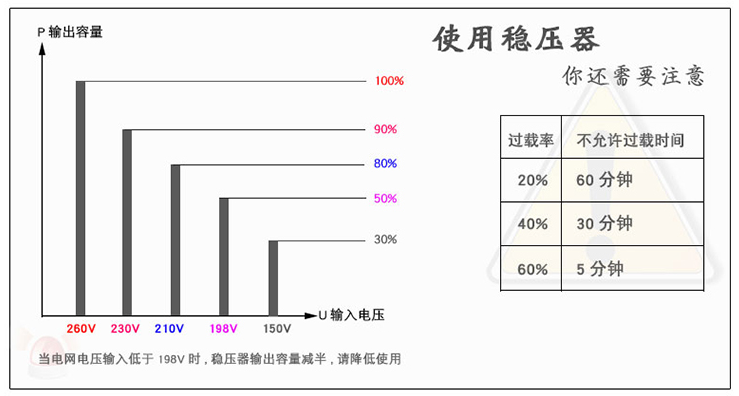

1、當電網電壓輸入低于198V時，穩壓器輸出容量減半，需降低使用；
2、使用冰箱、空調、水泵、電機、風機、熒光燈具等感性電器，請按照電器實際功率乘以3倍來選擇；
3、一般1.5P空調使用TSD5-3.5KVA，2P空調使用TSD5-6KVA,3P空調使用TSD5-10KVA
4、使用熱水器、電飯鍋、電爐、電腦請按照電器實際功率乘以1.5倍來選擇；
5、如您不確定電器負載類型時，請選擇實際功率3倍以上的穩壓器。
