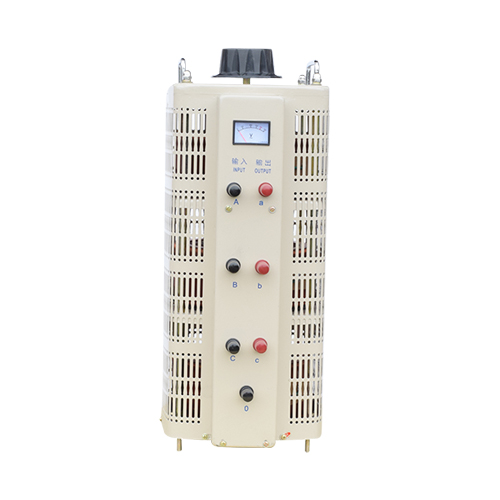

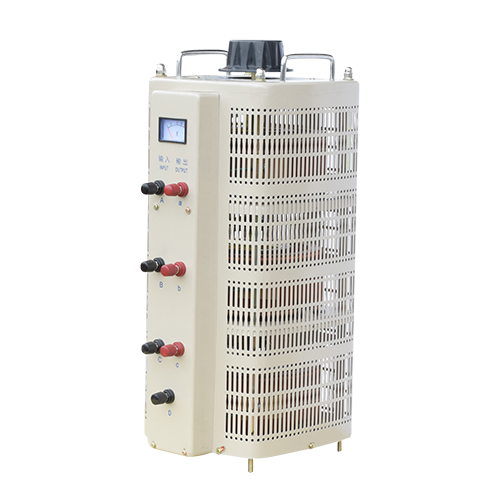

TSGC2、TSGC2J系列三相接觸式調壓器，又稱接觸式自耦調壓器，實質上是一種輸出（端）電壓可以調節的自耦變壓器。其工作原理主要是利用電刷在調壓器線圈上的滑動，通過改變電刷與線圈的接觸位置，從而改變一次和二次線圈的匝數比，實現對輸出電壓的調節。當電壓變高時，調壓器線圈的磁場會增加，引起滑動變壓器中電極的位移，以減小輸出電壓；反之，當電壓變低時，調壓器線圈的磁場會減小，電極會向下滑動，以增加輸出電壓。

一、型號及其含義

 二、特點

1. 調節范圍廣：接觸調壓器具有較寬的輸出電壓調節范圍，可以滿足不同設備或負載對電壓的需求。

2. 調節精度高：通過精細調節電刷的位置，可以實現對輸出電壓的精確控制。

3. 效率高：由于自耦變壓器的特殊結構，接觸調壓器在調節電壓時具有較高的效率。

4. **穩定性好**：接觸調壓器在長時間運行中能夠保持輸出電壓的穩定性。

5. 應用廣泛：接觸調壓器可用于調壓、控溫、調速、調光、功率控制等多種場合。

 三、應用領域

1. 電力系統：在變電站中，接觸調壓器可用于調節變壓器的輸出電壓，以保證電網的電壓穩定。

2. 工業生產：在工業自動化控制系統中，接觸調壓器可用于調節電動機的轉速和負載的電壓。

3. 家用電器：接觸調壓器還可用于家用電器的電壓調節，如穩壓電源等。

4. 光伏發電：在光伏發電系統中，接觸調壓器可用于保持電壓穩定，并調整電壓水平以匹配負載需求。

四、使用環境
1. 周圍溫度為-5C~+40℃
2. 海拔高度不超過2000米;
3. 周圍空氣最大相對濕度90%(溫度為+25C時)
4. 電源電壓波形為正弦波或近似于正弦波;
5. 無蒸氣、化學性沉積、導電粉塵、污垢污垢及其它爆炸性和腐蝕性氣體
6. 無嚴重的振動和顛簸;
五、主要技術參數
品牌： 溫州同邁
輸入電壓： 三相四線380V
輸出電壓： 三相0-430V（500V/660V/690V/800V/1000V）可定制
工作頻率： 50/60Hz

調壓方式：手動、電動

效率： ＞90%
波形失真： 無附加波形
溫升： 小于60K
抗電強度： 2000V/min
絕緣電阻： 單相＞5MΩ三相＞2MΩ
執行標準： JB/T10091-1999
注：調壓器允許短時間超過額定輸出電流值，但不能超過以下規定
超過額定電流值（%） 不允許超過（分鐘）
20                                     60
40                                     30
60
六、安裝使用與維護
1.調壓器分單相調壓器、三相調壓器，單相調壓器A、X接線柱為輸入端，a、x接線柱為輸出端；三相調壓器A、B、C接線柱為輸入端，a、b、c接線柱為輸出端，O接線柱為星形中性點。
2.新安裝或長期不用的調壓器，運行前須用500V兆歐時才可安全使用，否則應進行熱烘處理。熱烘處理方法一般可取帶電干燥法或送烘房干燥，干燥后應檢查各緊固件是否松動，如有松動應加以緊固。
3.電源電壓應符合同邁調壓器銘牌上的輸入電壓
4.調壓器必須良好接地,以保證安全;
5.調壓器不準并聯使用；
6.使用時應經常注意輸岀電流不超過額定值,否則易使調壓器壽命降低,甚至燒毀;
7.使用時應緩慢均勻地旋轉手輪（電機）,以免引起電刷損壞或產生火花;
8.應經常檢查調壓器的使用情況,如發現電刷磨損過多、缺損、應及時損換同種規格的電刷,并用零號砂紙墊在電刷下面轉動手輪數次,使電刷底面磨平,接觸良好,方可使用;
9.線圈與電刷接觸的表面,應經常保持清潔,否則易加大火花而燒壞線圈表面。如發現線圈表面燒有黑色斑點,可用棉紗沾酒精擦去,直到表面斑點除去為止;
10.從電源接至調壓器,調壓器接到負載的導線和導線端子應接觸良好并能通過調壓器額定電流;
11.搬動調壓器時不得用手輪（電機）,而應用提手或將整個產品提起移動
12.調壓器需要橫裝大面板上或立裝在其它底座上時可利用調壓器底座的安裝孔加以固定;
13.調壓器經常保護清潔不允許有水滴,油污等落入調壓器內部,調壓器須定期停電除去內部積聚的塵埃

七、型號與規格
