TDGC2、TDGC2J單相接觸式調壓器（也稱為接觸式自耦變壓器或滑動變壓器）的原理主要基于自耦變壓器的工作原理，并通過機械手段（如滑動觸點或旋轉手柄）來實現輸出電壓的連續調節。當輸入電壓施加到接觸調壓器的繞組上時，通過調節滑動觸點或旋轉手柄，可以改變輸出電壓的大小。輸出電壓的范圍通常是從零（或接近零）到接近輸入電壓的某個值。由于接觸調壓器是自耦的，因此它的輸出電壓和輸入電壓是同相的。

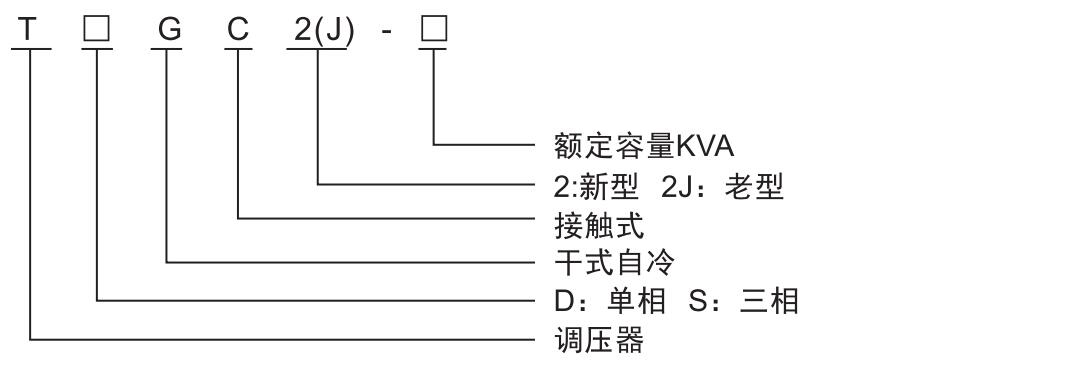

一、型號及其含義

二、基本原理

1. 自耦變壓器原理：自耦變壓器是一種特殊的變壓器，其原邊和副邊共用一部分繞組。這樣，當輸入電壓（即主電壓）施加到繞組上時，通過改變副邊繞組的匝數（或說改變副邊繞組與主繞組的耦合程度），就可以調節輸出電壓。

2. 滑動觸點調節：在接觸調壓器中，通常有一個可以滑動的觸點（或稱為電刷），這個觸點沿著一個固定繞組的表面滑動。隨著觸點的滑動，它與繞組之間的接觸點會改變，從而改變了副邊繞組的“有效”匝數。這樣，當觸點滑動時，輸出電壓會連續地變化。

3. 旋轉手柄調節：另一種常見的接觸調壓器是通過旋轉手柄來調節輸出電壓的。旋轉手柄會帶動內部的機械結構，這些結構進一步改變觸點與繞組之間的相對位置，從而調節輸出電壓。

二、應用領域

1. 電力系統：用于穩定電能輸出，保證電力系統的正常運行。當電力系統電壓波動時，接觸式調壓器能夠自動調節電壓，確保電力供應的穩定性。

2. 工業領域：在節能照明（如隧道照明、路燈照明）、玻璃工業（如玻璃纖維生產、玻璃成型）、汽車工業（如噴涂烘干、熱成型）、化學工業（如蒸餾蒸發、預熱系統）以及機械設備（如注塑機械、熱縮機械）等行業中，接觸式調壓器都發揮著重要作用。

3. 電爐工業：在退火爐、烘干爐、淬火爐等電爐設備中，接觸式調壓器用于控制爐溫，確保工藝要求的實現。

4. 通信行業：在電話機、調制解調器等通信設備中，接觸式調壓器用于保證設備電源的穩定性。

三、使用環境
1. 周圍溫度為-5C~+40℃
2. 海拔高度不超過2000米;
3. 周圍空氣最大相對濕度90%(溫度為+25C時)
4. 電源電壓波形為正弦波或近似于正弦波;
5. 無蒸氣、化學性沉積、導電粉塵、污垢污垢及其它爆炸性和腐蝕性氣體
6. 無嚴重的振動和顛簸;
四、主要技術參數
品牌： 溫州同邁
輸入電壓： 單相220V 三相四線380V
輸出電壓： 單相0-250V（300V）三相0-430V（500V）可定制
工作頻率： 50/60Hz

調壓方式：手動、電動
效率： ＞90%
波形失真： 無附加波形
溫升： 小于60K
抗電強度： 2000V/min
絕緣電阻： 單相＞5MΩ三相＞2MΩ
執行標準： JB/T10091-1999
注：調壓器允許短時間超過額定輸出電流值，但不能超過以下規定
超過額定電流值（%） 不允許超過（分鐘）
20                                    60
40                                   30
60                                   6

五、安裝使用與維護
1.調壓器分單相調壓器、三相調壓器，單相調壓器A、X接線柱為輸入端，a、x接線柱為輸出端；三相調壓器A、B、C接線柱為輸入端，a、b、c接線柱為輸出端，O接線柱為星形中性點。
2.新安裝或長期不用的調壓器，運行前須用500V兆歐時才可安全使用，否則應進行熱烘處理。熱烘處理方法一般可取帶電干燥法或送烘房干燥，干燥后應檢查各緊固件是否松動，如有松動應加以緊固。
3.電源電壓應符合同邁調壓器銘牌上的輸入電壓
4.調壓器必須良好接地,以保證安全;
5.調壓器不準并聯使用；
6.使用時應經常注意輸岀電流不超過額定值,否則易使調壓器壽命降低,甚至燒毀;
7.使用時應緩慢均勻地旋轉手輪（電機）,以免引起電刷損壞或產生火花;
8.應經常檢查調壓器的使用情況,如發現電刷磨損過多、缺損、應及時損換同種規格的電刷,并用零號砂紙墊在電刷下面轉動手輪數次,使電刷底面磨平,接觸良好,方可使用;
9.線圈與電刷接觸的表面,應經常保持清潔,否則易加大火花而燒壞線圈表面。如發現線圈表面燒有黑色斑點,可用棉紗沾酒精擦去,直到表面斑點除去為止;
10.從電源接至調壓器,調壓器接到負載的導線和導線端子應接觸良好并能通過調壓器額定電流;
11.搬動調壓器時不得用手輪（電機）,而應用提手或將整個產品提起移動
12.調壓器需要橫裝大面板上或立裝在其它底座上時可利用調壓器底座的安裝孔加以固定;
13.調壓器經常保護清潔不允許有水滴,油污等落入調壓器內部,調壓器須定期停電除去內部積聚的塵埃

六、型號與規格
