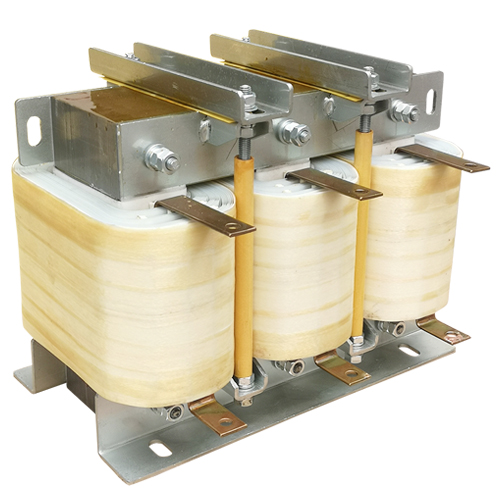

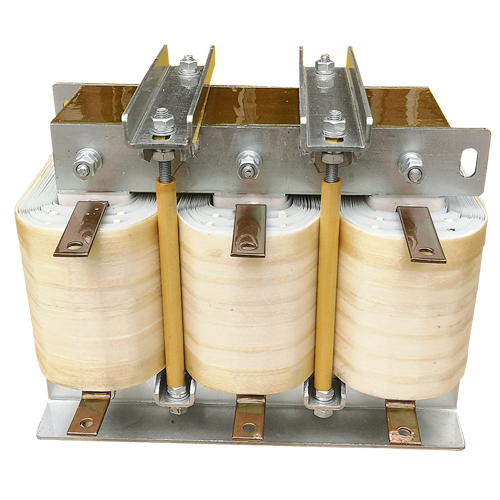

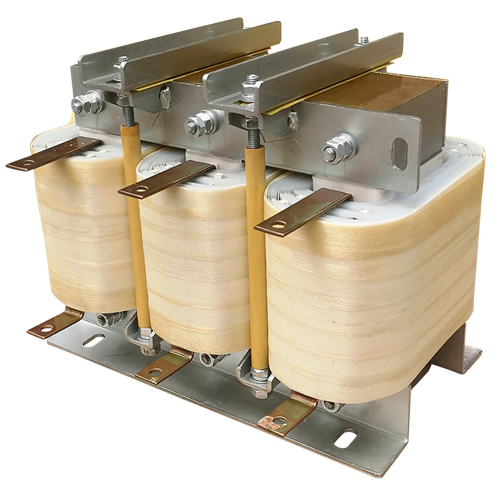

LKSG濾波電抗器是一種用于低壓濾波柜中的設備，主要用于吸收電網中相應頻率的諧波電流，提高系統的功率因數，并保障電力系統的安全運行，濾波電抗器與濾波電容器相串聯，調諧至某一諧振頻率，用來吸收電網中該頻率的諧波電流。這有助于減少諧波對電網和其他設備的干擾，提高電網的電能質量。

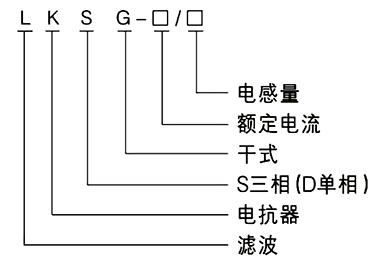

一、型號及其含義

二、結構特點
● 該電抗器分為三相和單相兩種,均勻鐵心干式;
● 鐵芯釆用優質冷軋硅鋼片,經高速沖床沖剪,具有毛刺小、規則均勻、瞢片整齊侁美,確保電抗器運行低溫升低噪音的性能;
● 線圈釆用優質絕緣導線經專用機器繞制,具有平整度好,外型美觀的優點;
● 電抗器在裝配過桯中,所有夾件經過防腐蝕處理,關鍵夾件釆用無磁材料,并經預烘-真空浸漆一熱烘固化等一系列流程,使電器線圈與鐵芯牢固成體,大大減少了運行時溫升及噪聲,有效提高了電抗器品質因數及減少諧波的效果;
● 電抗器外形尺寸參考標準柜體尺寸設計,體積小、接線方便,大大節約用戶柜體成本投資。

三、應用

廣泛應用于低壓電網中，特別是在有大量整流、變流、變頻裝置等諧波源的環境下。這些諧波源產生的高次諧波會嚴重危害主變及系統中其他電器設備的安全運行，因此LKSG濾波電抗器的使用顯得尤為重要

四、性能參數
● 可用于400V、660V系統。
● 額定絕緣水平3KV/min
● 電抗器各部位的溫升限值:鐵芯不超過45K,電圈溫升不超過55K
● 電抗去噪聲不大于45dB。
● 三相電抗器的任意兩相電抗值之差不大于±3%。
● 耐溫等級H級(180C)以上。
五、使用環境條件
● 海拔高度不超過2000米
● 運行環境溫度-25℃C至+45°C,相對濕度不超過909%;
● 周圍無有害氣體,無易燃易爆物品導電粉塵。
● 周圍環境應有良好的通風條件如裝在柜內,應加裝通風設備。

六、型號及尺寸

5次濾波電抗器,電容電壓450V

7次濾波電抗器，電容電壓450V
