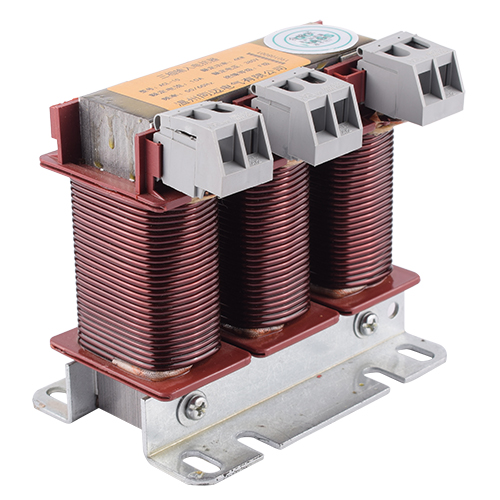

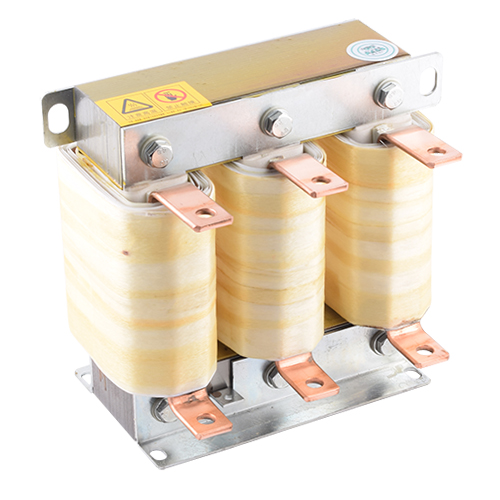

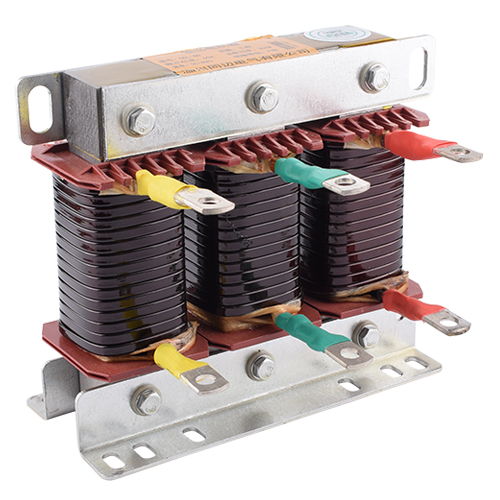

輸出電抗器（也稱為出線電抗器或Output Reactor）是一種重要的電氣設備，廣泛應用于工業自動化系統工程中，特別是在使用變頻器的場合，當變頻器輸出電流通過輸出電抗器時，電感會阻礙電流的快速變化，從而減緩電流波動。同時，電抗器還能與電纜的分布電容形成諧振回路，進一步抑制諧波的產生和傳播

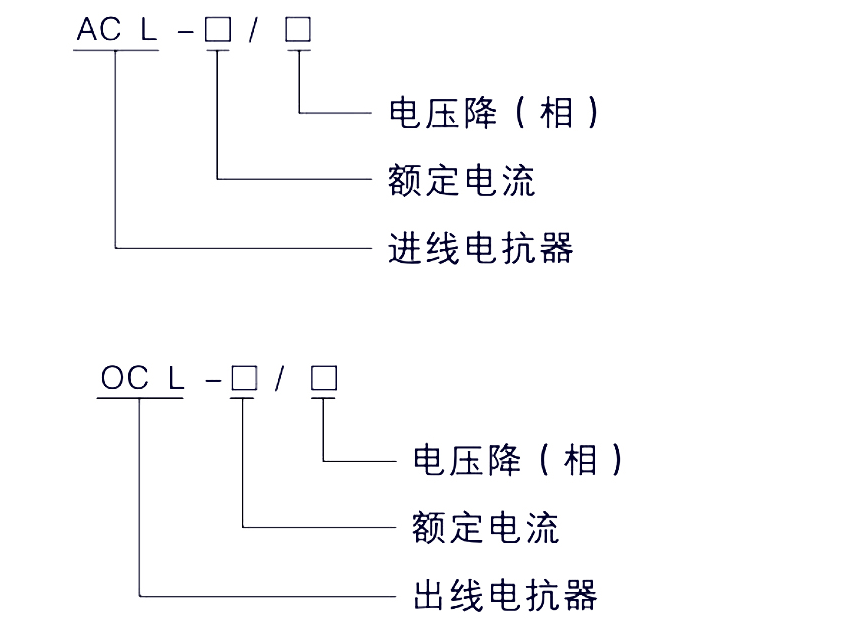

一、型號及其含義

二、主要功能：

  1. 增大有效傳輸距離：當變頻器輸出到電機的電纜長度超過產品規定值時，輸出電抗器能夠補償電機長電纜運行時的耦合電容的充放電影響，避免變頻器過流，從而增大變頻器到電動機的有效傳輸距離。

  2. 抑制諧波：輸出電抗器能夠抑制變頻器輸出的諧波，減小諧波對其他設備的影響，保護設備免受損壞，并改善電力系統的穩定性。

  3. 減小噪聲：通過抑制諧波，輸出電抗器還能減小變頻器的噪聲。

  4. 保護設備：在電動機啟動或制動過程中，輸出電抗器能夠限制電流的快速變化，減少對電動機的沖擊和損壞。

三、應用場合

輸出電抗器廣泛應用于需要變頻器驅動的各類電動機控制系統中，如工業自動化生產線、風力發電系統、太陽能發電系統、電梯控制系統等。在這些系統中，輸出電抗器能夠有效地提高系統的穩定性和可靠性，保護設備免受損壞。

四、技術參數和執行標準
1、額定工作電壓380V/50HZ或690V/50Hz
2、額定工作電流:1A到5000A
3、抗電強度鐵芯與繞組AC3000V/50HZ/MA/10S無飛弧擊穿(出廠試驗)
4、電抗器噪音:<50DB(與電抗器水平距離點1米測試
5、絕緣等級:F級以上
6、防護等級:IP06
7、產品執行標準: GB19212.1 - 2008GB19212.21 2007GB10946-2011
