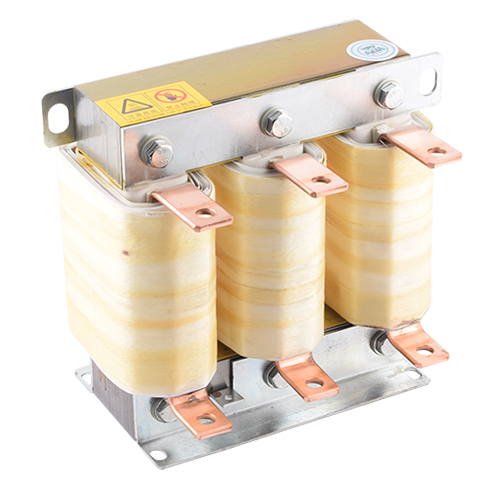

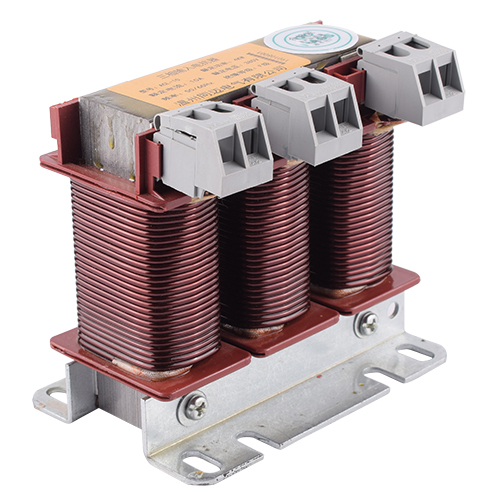

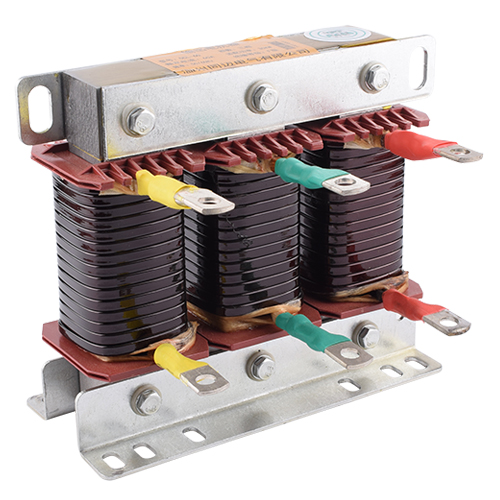

ACL輸入電抗器
產品分類
聯系我們
For More Information Call
0577-61589696 13736763435
二、主要功能：
1. 抑制浪涌電壓和浪涌電流：限制電網電壓突變和操作過電壓引起的電流沖擊，保護變頻器等敏感設備免受損害。
2. 平滑濾波：平滑電源電壓中包含的尖峰脈沖，使電壓波形更加穩定。
3. 改善功率因數：通過其電感特性，有助于提高電力系統的功率因數，減少無功功率的消耗。
4. 抑制諧波：降低變頻器輸入電網的諧波電流，改善電網質量。
三、產品特點
1.降低電機噪音：通過減少電流波動，降低電機的噪音水平。
2.降低渦流損耗：改善電機的運行效率，減少能源浪費。
3.適用范圍廣：特別適用于電源對其他設備有明顯干擾（如干擾、過壓）的場合，以及電源相間電壓不平衡小于額定電壓1.8%的線路。
四、應用場合
輸入電抗器廣泛應用于需要穩定電源和減少諧波污染的場合，如變頻器控制系統、電力電子設備、工業自動化系統等。在這些系統中，輸入電抗器能夠有效地保護設備免受電網波動和諧波干擾的影響，提高系統的穩定性和可靠性。
五、技術參數和執行標準
1、額定工作電壓380V/50HZ或690V/50Hz
2、額定工作電流:1A到5000A
3、抗電強度鐵芯與繞組AC3000V/50HZ/MA/10S無飛弧擊穿(出廠試驗)
4、電抗器噪音:<50DB(與電抗器水平距離點1米測試
5、絕緣等級:F級以上
6、防護等級:IP06
7、產品執行標準: GB19212.1 - 2008GB19212.21 2007GB10946-2011
| 適配功率 (KW) | 額定電流 (A) | 壓降 | 絕緣等級 | 外形尺寸 長×寬×高 | 安裝尺寸（mm﹚ |
| 1.5 | 5 | 2% | F、H | 130×90×110 | 100×60 |
| 4 | 10 | 2% | F、H | 130×90×110 | 100×60 |
| 5.5 | 15 | 2% | F、H | 130×90×110 | 100×60 |
| 7.5 | 20 | 2% | F、H | 130×90×110 | 100×60 |
| 11 | 30 | 2% | F、H | 150×110×140 | 120×75 |
| 15 | 35 | 2% | F、H | 150×110×140 | 120×75 |
| 18 | 40 | 2% | F、H | 190×140×170 | 135×60 |
| 22 | 50 | 2% | F、H | 190×140×170 | 135×60 |
| 30 | 60 | 2% | F、H | 215×150×170 | 105×65 |
| 37 | 80 | 2% | F、H | 230×150×180 | 175×75 |
| 45 | 125 | 2% | F、H | 230×150×180 | 175×75 |
| 55 | 150 | 2% | F、H | 230×160×180 | 175×90 |
| 75 | 200 | 2% | F、H | 230×170×180 | 175×100 |
| 90 | 250 | 2% | F、H | 230×170×210 | 175×95 |
| 110 | 280 | 2% | F、H | 230×170×210 | 175×95 |
| 132 | 300 | 2% | F、H | 230×170×210 | 175×95 |
| 160 | 400 | 2% | F、H | 270×190×240 | 200×115 |
| 187 | 450 | 2% | F、H | 270×190×240 | 200×115 |
| 200 | 500 | 2% | F、H | 270×190×240 | 200×115 |
| 220 | 550 | 2% | F、H | 300×200×280 | 225×130 |
| 250 | 600 | 2% | F、H | 300×200×280 | 225×130 |
| 315 | 720 | 2% | F、H | 350×250×330 | 275×140 |
| 375 | 800 | 2% | F、H | 350×250×330 | 275×140 |
| 400 | 1000 | 2% | F、H | 350×250×330 | 275×140 |
| 500 | 1200 | 2% | F、H | 400×300×320 | 300×150 |
| 630 | 1500 | 2% | F、H | 450×310×380 | 320×180 |
| 700 | 1650 | 2% | F、H | 450×320×380 | 320×180 |
