串聯電抗器是電力系統中一種重要的補償設備，它通過串聯安裝在電力系統中，對系統電壓進行補償和穩定，以提升電力系統的可靠性和穩定性，它基于電感元件和電容元件對電流的阻抗特性。當電抗器串聯在電力系統中時，其電感會阻礙電流的流動，從而減緩電壓的波動。通過調整電抗器的電感值，可以實現對系統電壓的精確控制。同時，電容器可以與電抗器配合，形成諧振電路，進一步改善電壓波形和電能質量。

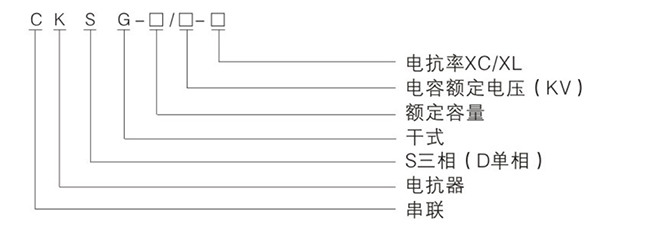

一、型號及其含義

二、主要功能

1. 電壓補償與穩定：低壓串聯電抗器能夠補償電力系統中的電壓降，保持電壓在穩定范圍內波動，提高供電質量。

2. 提高功率因數：通過補償電力系統中的電感性無功功率，提高系統的功率因數，減少無功電流在電網中的流動，降低電能損耗。

3. 抑制諧波：在電力系統中，非線性負載會產生諧波電流，對電網造成污染。低壓串聯電抗器可以與電容器配合，形成濾波電路，有效抑制諧波電流的傳播。

4. 保護電容器：在電容器組投切過程中，會產生較大的涌流。串聯電抗器可以限制涌流的大小，保護電容器免受損壞。

四、應用領域

串聯電抗器在電力系統中有著廣泛的應用。它常被安裝在電力系統的變電站和配電裝置中，用于提高電能的傳輸效率和供電質量。此外，在工業和民用建筑中，低壓串聯電抗器也發揮著重要作用，用于提高電力設備和設施的運行效率，減少能源損耗。

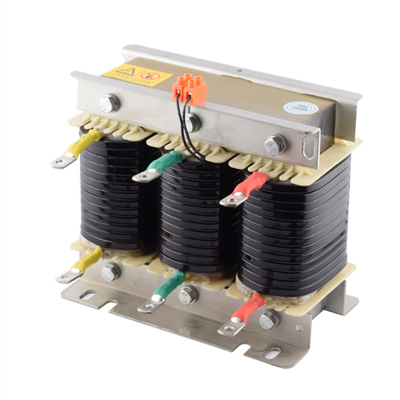

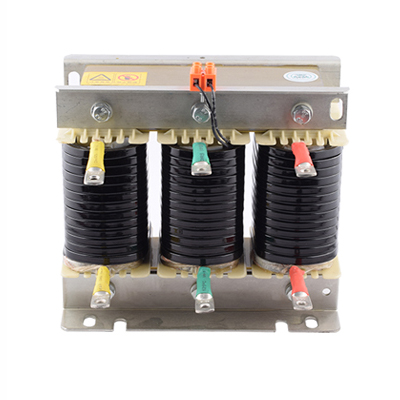

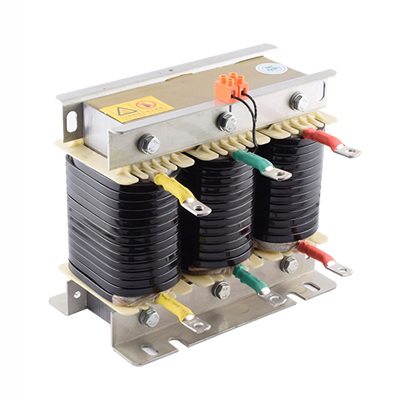

二、結構特點

1.該濾波電抗器分為三相和單相兩種,均為鐵芯干式。
2.鐵芯采用優質低損耗進口冷軋取向硅鋼片,芯柱由多個氣隙分成均勻小段,氣隙釆用環氧層壓玻璃布板作間隔,采用專用粘接劑粘接,以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用H級或C級漆包扁銅線繞制,排列緊密且均勻。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化等一系列工藝流程,釆用H級浸漬漆,使電抗器的線圈和鐵芯牢固地結合在一起。
5.電抗器的夾件、緊固件等采用非磁性材料,確保電抗器具有較高的品質因數,確保具有較好的濾波效果。
6.外露部件均釆取了防腐蝕處理,引岀端子釆用了鍍錫銅管端子。
7.同邁電容電抗器體積小、重量輕、外觀美等優點。

三、性能參數
1.可用于0.4KV、0.45KV、0.48KV、0.525kv、0.66kv、0.69KV、1.14KV;
2.電抗率的種類:1%、4.5%、5.6%、6%、7%、12%、13%、14%;
3.耐壓等級為3kv/min
4.絕綠等級B級、級、H級
5.噪聲≤45dB
6.過載能力≤1.35倍以內連續行;
7.三相電抗器的任意兩相電抗值之差不大于±3%

四、使用環境條件
1.海拔高度不超過2000米;
2.運行環境溫度-25℃至+45°C,相對濕度不超過90%;
3.周圍無有害氣體,無易燃易爆物品及導電粉塵;
4.周圍環境應有良好的通風條件,如裝在柜內,應加裝通風設備。

五、型號及其尺寸

400V系統/三相， XL/XC=7%，匹配電容器電壓450V（用于5/7次諧波較大的場合）本公司可按用戶需要定做各種電抗器
